两道超半数初学者必错初中物理电学题

  初中物理电学基础知识中,有三个非常重要的基本物理量:电流、电压、电阻!

  围绕这三个基本物理量的相关基础规律如果学不好,会直接影响后面要学习的欧姆定律以及电能、电功、电功率等。

  而初中生们出错率最多的地方是从“电压”及其“探究串并联电路中电压的规律”开始!

  前面我们已经总结了电压、电压表及其测量对象的判断问题,现在,我们先来复习一下“探究串并联电路中电压的规律”这个实验及其结论。

  1.串联电路两端的电压等于串联电路中各部分电路两端的电压之和!

  2.在并联电路中,各支路两端的电压相等!

  这两个实验相当简单,很多学生出现的问题并不是不能掌握住结论,而是不重视实验过程中的一些注意事项及其由此带来的各种问题。

  在探究本实验的过程中,应该注意以下几点:

  1.要选择合适的电压表量程和“+”“-”接线柱!

  2.要利用至少三个规格不同的灯泡,进行两次更换,从而至少测量9组数据,三次实验。从而得出普遍的串并联电路中的电压规律。

  除此之外, 真正遇到的难题全部集中在之后的各种类型的习题之中,我们结合两道经典易错物理习题总结如下:

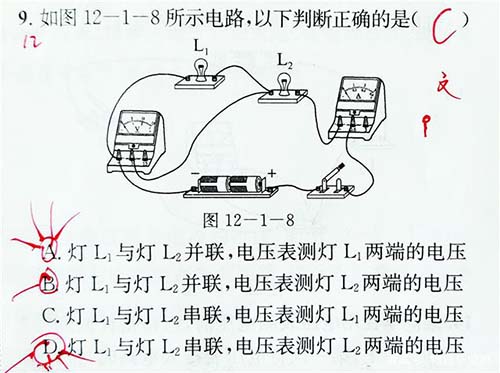

  一、电路串并联、电压表与电流表的测量对象问题:
  此问题的关键是:电流表相当于导线,电压表相当于断路!遇到电压表,要先拆后补,先判断清楚灯泡的串并联,然后再辨别清楚电压表的测量对象!

  本题中,去掉电压表之后,很容易看出两个灯泡是串联的,根据“方框法”可以瞬间得出电压表测量的是L1灯泡两端的电压。

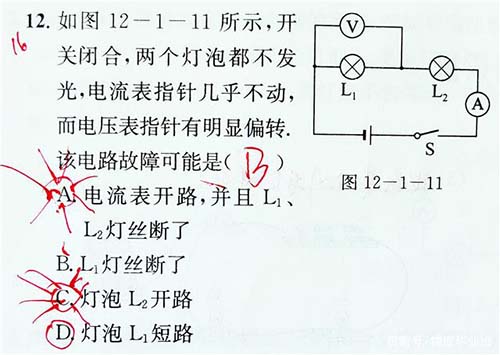

  二、简单伏安电路中的故障问题:
  此类问题有两种方法解决:第一种方法是把四个选项对应故障依次在电路中检验,不符合的全排除,此方法适合游、下游学生快速得出答案;第二种方法是通过已知条件直接判断出答案,此法适合上游学生。

  本题我们把四个选项逐一试试,如果电流表开路,两个灯泡灯丝断开,则电路中绝不可能存在一丁点儿电流,因此电压表示数也为零,不符合题意,A错。如果灯丝L1断了,则电压表相当于直接与电源相连,测量的是电源电压,因此会有明显偏转,而此时电路中存在非常微弱的电流,因此电流表指针几乎不动,符合题意,B正确。如果灯泡L2开路,则干路断开,电压表示数依然为零,不符合题意,C错。如果灯泡L1短路,则电压表也会同时被短路,则电压表无示数,此时电路中只有一个灯泡,因此电流较大,所以电流表指针有较大偏转,不符合题意,D错。

  如果采用第二种方法,本题中的电路故障问题主要分为短路和断路两种情况,则无非是每个灯泡存在短路和断路的可能,依然按照上述方法,可以通过四种情况分析得出答案,不再详述。

  来源:本文来源百家号物理毕业班,版权归相关权利人所有,如侵权,请联系删除
